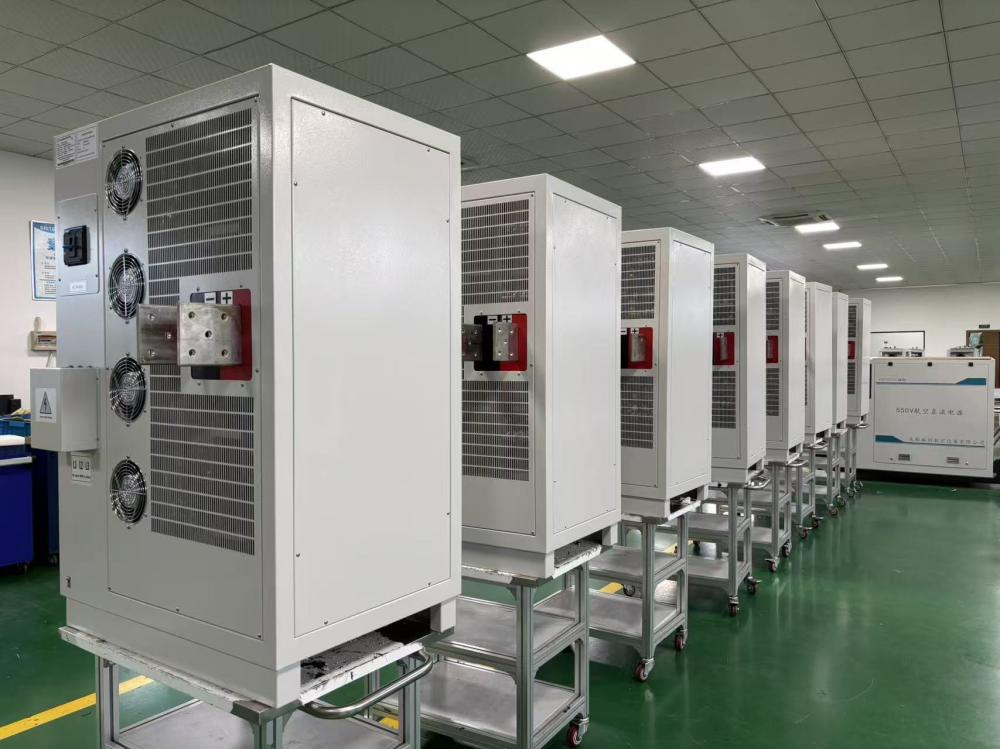

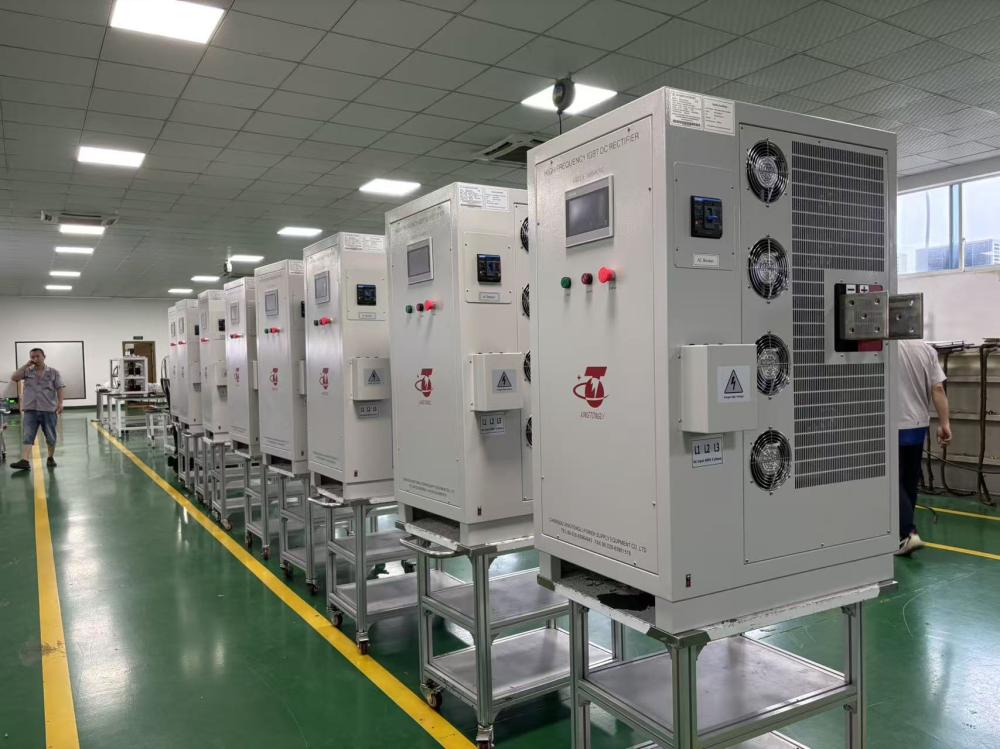

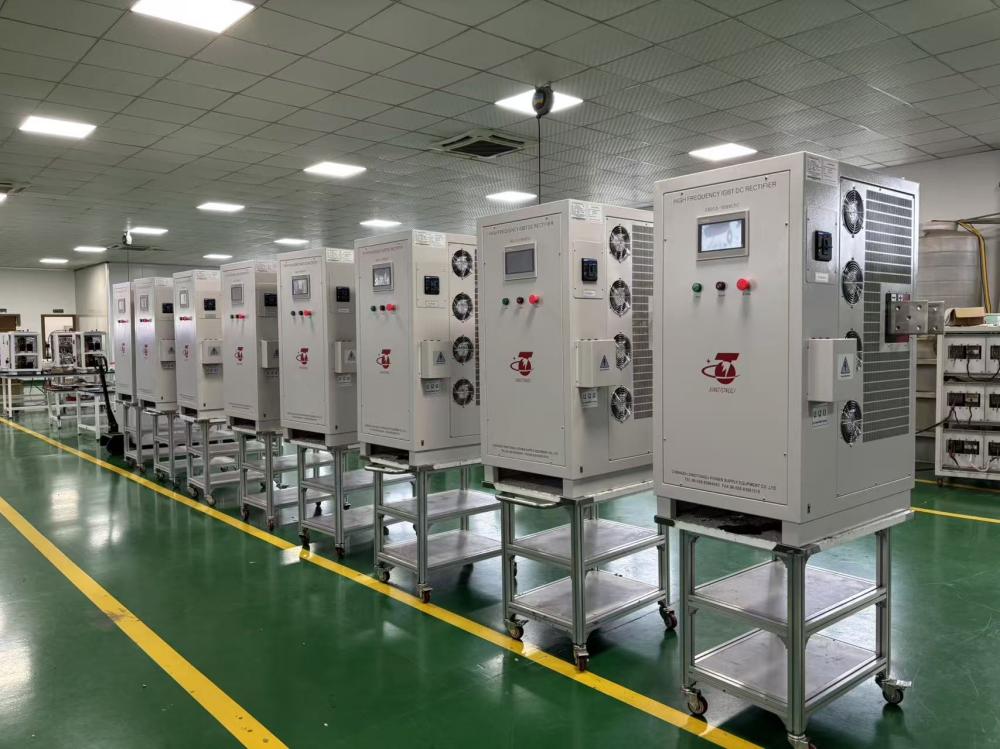

Chengdu Xingtongli Power Supply Equipment Co., Ltd. dostarcza 25 sierpnia do Wielkiej Brytanii osiem wysokoprądowych zasilaczy prądu stałego 15 V i 5000 A

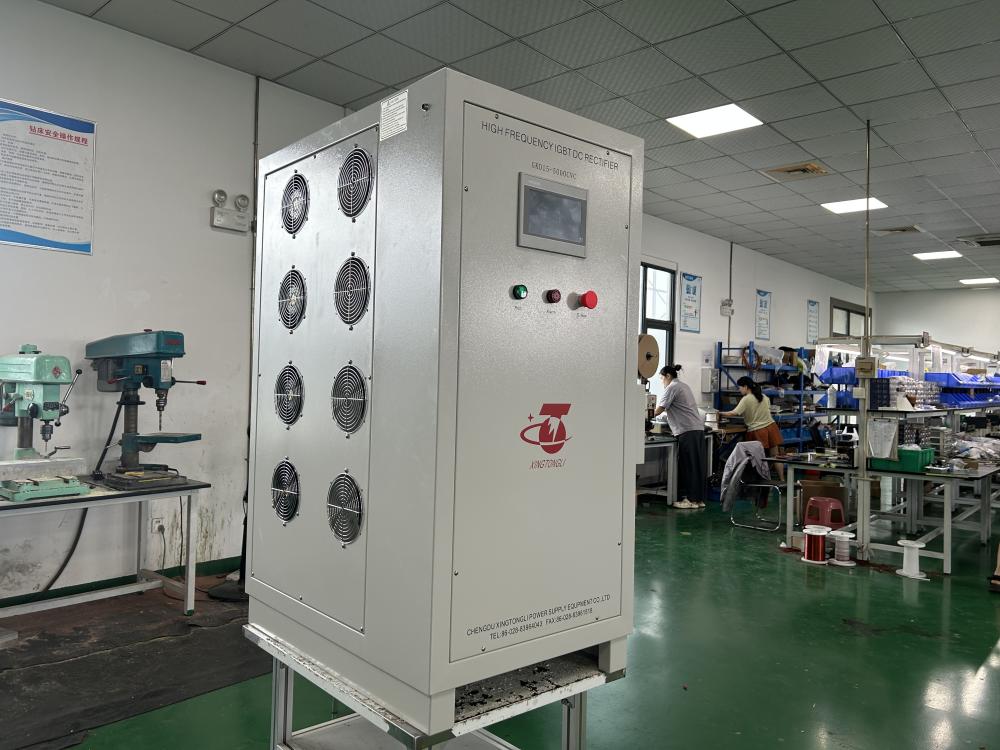

Niedawno firma Chengdu Xingtongli Power Supply Equipment Co., Ltd. z powodzeniem dostarczyła klientowi z Wielkiej Brytanii zasilacz prądu stałego o wysokiej mocy 15 V i natężeniu 5000 A. Ten niezawodny i wydajny system, wyposażony w trójfazowe wejście 480 V, zapewnia stabilne i precyzyjne wyjście prądu stałego, wspierając precyzyjną produkcję przemysłową i ciężkie procesy produkcyjne w Wielkiej Brytanii i na świecie.



Innowacyjna konstrukcja i niezawodna wydajność
Zasilacz wykorzystuje modułową konstrukcję prostownika impulsowego o wysokiej częstotliwości, zapewniającą stabilne wyjście prądu stałego, niskie tętnienia i wysoką wydajność. Dzięki zaawansowanemu sterowaniu PLC i przyjaznemu dla użytkownika interfejsowi dotykowemu, operatorzy mogą łatwo monitorować i dostosowywać parametry w czasie rzeczywistym, aby uzyskać optymalne rezultaty obróbki.



15V 5000ASpecyfikacja zasilacza prądu stałego

Parametr	Specyfikacja
Napięcie wejściowe	Prąd zmienny trójfazowy 480 V ±10%/ Możliwość dostosowania
Częstotliwość wejściowa	50Hz / 60Hz
Napięcie wyjściowe	15 V DC (regulowane)
Prąd wyjściowy	5000A DC (regulowany)
Moc znamionowa	75 kW (konstrukcja modułowa)
Tryb rektyfikacji	Prostowanie impulsowe o wysokiej częstotliwości
Metoda kontroli	PLC + HMI (sterowanie ekranem dotykowym)
Metoda chłodzenia	Chłodzenie powietrzem
Efektywność	≥ 90%
Współczynnik mocy	≥ 0,9
Filtrowanie EMI	Reaktor filtrujący EMI w celu zmniejszenia zakłóceń
Funkcje ochronne	Przepięcie, przetężenie, przegrzanie, zanik fazy, zwarcie, łagodny rozruch
Rdzeń transformatora	Nanomateriały o niskiej utracie żelaza i wysokiej przepuszczalności
Materiał szyny zbiorczej	Miedź czysta beztlenowa, cynowana dla zapewnienia odporności na korozję
Powłoka obudowy	Kwasoodporne, antykorozyjne, natryskiwanie elektrostatyczne
Warunki środowiskowe	Temperatura: od -10°C do 50°C, Wilgotność: ≤ 90% RH (bez kondensacji)
Tryb instalacji	Szafka podłogowa / Możliwość dostosowania
Interfejs komunikacyjny	RS485 / MODBUS / CAN / Ethernet (opcjonalnie)



Zasada projektowania

Innowacyjny projekt obwodu

Prostownik charakteryzuje się zintegrowaną architekturą łączącą prostowanie i filtrowanie, wysokoczęstotliwościową konwersję pełnomostkową, sterowanie PWM, regulację napięcia i prądu, a także obwody zabezpieczające i pomocnicze. Taka konstrukcja zapewnia precyzyjną kontrolę wyjścia i niezawodną pracę w zróżnicowanych obciążeniach przemysłowych.

Wydajność przełączania o wysokiej częstotliwości

Wykorzystując moduły IGBT lub MOSFET dużej mocy sterowane izolowanymi sygnałami PWM, stopień mostkowy przełącza się między dwoma zestawami przełączników, generując impulsy o wysokiej częstotliwości. Impulsy te są następnie obniżane przez transformator wysokiej częstotliwości, dostarczając energię do obciążenia w sposób wydajny i spójny.

Niezawodna regulacja napięcia

W trybie sterowania napięciem system stale porównuje napięcie wyjściowe z sygnałem odniesienia. Odchylenia wyzwalają regulację PWM, utrzymując stabilne napięcie stałe nawet podczas gwałtownych zmian obciążenia.

Precyzyjne zarządzanie prądem

Prostownik zapewnia stabilny prąd wyjściowy w trybie sterowania prądem. Jeśli obciążenie przekroczy zadane limity, mechanizm ograniczania napięcia zapewnia, że ​​system pozostanie w bezpiecznych warunkach pracy.

Budowa zorientowana na bezpieczeństwo

Obwody wysokiego i niskiego napięcia są wyraźnie oddzielone, a widoczne ostrzeżenia o wysokim napięciu i solidne uziemienie zapewniają ochronę operatorów i sprzętu.

Kontrola EMI i zakłóceń

Filtr EMI na wejściu prądu przemiennego redukuje zakłócenia elektromagnetyczne, zapewniając stabilną pracę bez wpływu na znajdujące się w pobliżu wrażliwe urządzenia.

Zaawansowane materiały zapewniające wysoką wydajność

W głównym transformatorze zastosowano rdzenie wykonane z nanomateriałów, które charakteryzują się niskimi stratami żelazowymi i wysoką przenikalnością magnetyczną, natomiast uzwojenia z czystej miedzi beztlenowej poprawiają przewodność elektryczną i wydajność.

Izolacja środowiskowa

Linie wysokiego i niskiego napięcia są rozdzielone w bezpiecznej odległości, a obwody sygnałowe są ekranowane. Elektronika sterująca jest zabezpieczona przed zakłóceniami magnetycznymi, pyłem i czynnikami korozyjnymi.

Trwałe komponenty i ochrona

Płytki drukowane są pokryte powłoką odporną na wilgoć, kurz i korozję. Połączenia zasilania i sygnału są uszczelnione żelem krzemionkowym, co zapobiega wyciekom i długotrwałej degradacji.

Solidna konstrukcja szafki

Obudowa posiada powłoki odporne na działanie kwasów i korozji, nanoszone metodą natrysku elektrostatycznego, co sprawia, że ​​nadaje się do stosowania w wilgotnym lub agresywnym chemicznie środowisku.

Przyjazny dla użytkownika interfejs

Każdy moduł zawiera przełączniki wejściowe prądu przemiennego, wyświetlacze prądu i wskaźniki stanu. Centralne sterowanie za pomocą PLC i HMI zapewnia intuicyjne monitorowanie i obsługę.

Wysokiej jakości szyny zbiorcze i połączenia

Do wszystkich połączeń elektrycznych stosowane są szyny zbiorcze z miedzi beztlenowej z cynowaniem, które zapewniają bezpieczną gęstość prądu ≤3A/mm² i długotrwałą przewodność.

Niezawodne wejście prądu przemiennego

System działa w oparciu o prąd trójfazowy 480 V ±10% przy użyciu konfiguracji pięcioprzewodowej, co gwarantuje stabilne zasilanie w wymagających zastosowaniach przemysłowych.



Pełny pakiet ochrony

Zabezpieczenia linii prądu przemiennego: monitorują zanik fazy, przepięcie i niedobór napięcia, wysyłając alerty o błędach do sterownika PLC.

Ograniczenie prądu: Chroni przed przeciążeniami i zwarciami.

Funkcja łagodnego startu: Stopniowo zwiększa prąd przy włączaniu, aby zapobiec przepięciom i naprężeniom mechanicznym.
